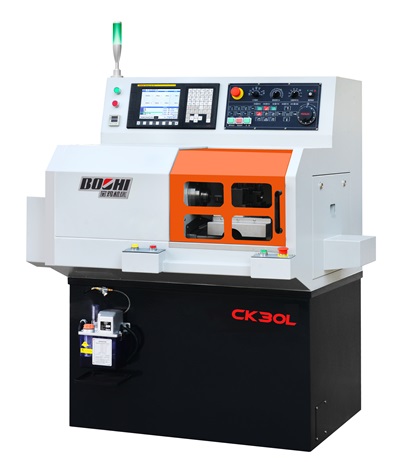

CK30L/CK30HL高精密排刀车床
产品介绍:
CK30L/CK30HL系列高精密排刀车床，采用整体式平床身，结构紧凑，占地面积小；气动弹簧夹头，T型槽式排刀，刀具调整方便，换刀迅速准确；刀架板上配备自动拉料装置，通过数控系统，方便实现自动化加工。可根据用户需要加装Y轴侧铣伺服动力头，实现车铣复合加工。
产品特点:
1.主轴组件轴承采用精密角接触球轴承，前三后二布局，动平衡校正及跑合测试，温升低、热变形小、运行平稳、精度稳定。
2.工件夹紧采用直线气缸及后拉式筒夹，夹紧可靠。
3.X/Z轴滚珠丝杠采用预拉伸螺母结构，支承轴承采用角接触专用轴承，提高了丝杠的刚度和抗热变形的能力，进给精确度高。
4.X/Z轴采用伺服电机与滚珠丝杠直连，保证了传动的高精度。
5.X/Z轴采用精密滚珠线轨，刚性强、阻尼低、精度高，运行平稳。
6.高性能自动间歇集中润滑系统，能及时地对床身导轨及丝杠自动润滑。
7.后置式独立冷却箱和接屑盒，排屑流畅，清屑方便。
8.机床结构紧凑，占地面积小。
适用行业:
适用于电子、通讯、仪器仪表、医疗器材等行业小型零件的批量高效率精密加工。
技术规格:
项目 | 单位 | CK30L | CK30HL |
加工范围 | 床身上最大回转直径 | mm | Φ270 | Φ270 |
滑板上最大回转直径 | mm | Φ110 | Φ110 |
最大车削直径 | mm | Φ110 | Φ110 |
最大加工长度 | mm | 200 | 200 |
最大通过棒料直径 | mm | Φ30 | Φ30 |
主轴 | 主轴最高转速 | rpm | 4500 | 4500 |
简夹规格 | | 30型 | 30型 |
主轴头型式 | | A2-4 | A2-4 |
工件夹紧方式 | | 气动弹簧夹头 | 气动弹簧夹头 |
主轴通孔直径 | mm | Φ36 | Φ36 |
电机功率 | kW | 3.7 | 3.7 |
进给 | X/Z轴行程 | mm | 300/300 | 350/400 |
X/Z轴快移速度 | m/min | 20/20 | 20/20 |
刀架 | 刀架型式 | | T型槽排刀 | T型槽排刀 |
刀具中心高 | mm | 55 | 55 |
刀杆尺寸(车削/镗削) | mm | 20x20/Φ25 | 20x20/Φ25 |
其它 | CNC控制系统 | | GSK 980TB3i | GSK 980TB3i |
电源容量 | KVA | 8 | 8 |
导轨形式 | | 滚珠线轨 | 滚珠线轨 |
冷却箱容积 | L | 48 | 48 |
冷却电机功率 | W | 150 | 150 |
机床重量 | kg | 1200 | 1500 |
机床外形尺寸(长x宽x高) | mm | 1510x1410x1760 | 1640x1475x1760 |
